自動ブラッシング機能付き内視鏡洗浄消毒装置
『鏡内侍ⅡG(かがみないし つーじー)』
「電解水」の基礎知識へGo!

  • 内視鏡を使用する医療施設の様々な問題
医療関係者向けサイト
(医療機関等との透明性について)
①感染リスク

内視鏡の施術の機会の増大とともに、内視鏡による交差感染(物や環境を共有することによって感染微生物を伝播させること)の危険性が増加しています。

②作業環境汚染
内視鏡の消毒には、アルデヒド系の消毒剤や過酢酸等の薬剤が使用されています。そうした薬剤からの健康障害を防止するため、換気装置の設置やマスクの着用といった様々な対策が必要です。
③洗浄消毒コスト
従来の方法で内視鏡を洗浄消毒する場合、消毒剤のみならず、多くの労力と時間が必要となります。
  • 医療施設の諸問題を解決する自動ブラッシング機能付き内視鏡洗浄消毒装置『鏡内侍ⅡG』

様々な医療施設の抱える問題を解決するために、まったく新しいコンセプトのもとで、強酸性・強アルカリ性電解水生成装置を内蔵し、自動ブラッシングシステムを搭載した内視鏡洗浄消毒装置が『鏡内侍ⅡG』です。

  • 自動ブラッシング機能付き内視鏡洗浄消毒装置『鏡内侍ⅡG』の特長
特長①
自動ブラッシングシステムを搭載
優れた除菌力で、細い上部用内視鏡も、長い大腸用内視鏡も対応可能
『鏡内侍ⅡG』は、従来の機械では、消毒前に行なうことが必要だったブラッシング洗浄工程を組み込んでおります。自動ブラッシングシステムは、「確実な洗浄消毒」とともに「現場での労力」を削減することが可能です。

当社独自の技術力により、消化器内視鏡の吸引・生検チャンネル内部を自動的にブラッシングするシステムを開発し、理想とされる流水下でのチャンネル内ブラッシングの自動化を実現しました。吸引・生検チャンネルは体内の汚物、血液及び空気等を吸引する管路であり、生検を行う際も処置具の通路となります。 従って、汚染度合いも強いので専用のブラシによる物理洗浄(ブラッシング)が必要です。
鏡内侍
『鏡内侍ⅡG』はこのチャンネル内のブラッシング作業をプログラミングによって自動的に行い、確実な洗浄を行うとともに、作業レベルの均一化を実現しています。チューブ内に収納されたブラシが自動的にチャンネル内のブラッシングを行い、管路内壁に付着している粘液などの分泌物や血液をこすり落とします。専用の洗浄ブラシには「上部用」と「大腸用」の2種類あり、細い上部消化管内視鏡(内径2.0~3.7mm)だけでなく、長い大腸用内視鏡(有効長1,030~1,680mm)にも対応できます。

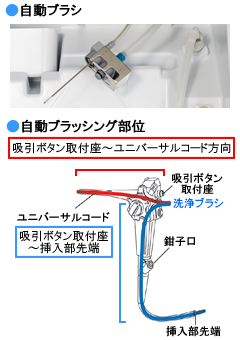

自動ブラッシング部位
特長②
電解水生成装置を内蔵。安全!消毒薬のばく露対策の必要がありません。

内視鏡の消毒に生成した強酸性電解水を使用することで、作業環境をまったく汚染することなく、内視鏡の消毒が可能です。従来の薬剤による消毒方法では、使用する消毒剤から気化する有害なガスの吸入によって、看護師、コメディカルの人たちが、被害を受ける場合がありました。鏡内侍は、こうした作業環境汚染やばく露被害を解消します。安心して内視鏡の消毒作業が行えます。 ※電解水の詳細については、こちら

特長③

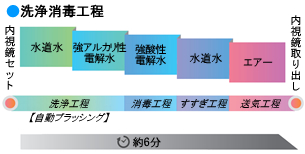

洗浄時間の大幅短縮を実現!洗浄消毒時間がわずか6分(上部モードの場合)
ガイドラインどおりに手作業にて内視鏡の洗浄消毒を行うと、洗浄に5分程度、消毒に10~15分、最後に消毒液を残留しない程度まで洗い流しますと、全工程で30分以上はかかります。

この大きな作業時間のロスを大幅に解消します。『鏡内侍ⅡG』では、上部消化管内視鏡を洗浄消毒するモード(上部モード)で約6分間、大腸用内視鏡を洗浄消毒するモード(下部モード)で約9分間です。検査間のわずかな時間でも、内視鏡の確実な洗浄と除菌が容易になりました。
強酸性電解水の殺菌効果
特長④
洗浄効果のある強アルカリ性電解水を併用

強酸性電解水は、血液や汚物等の有機物が多く存在すると、その影響を受けやすく、殺菌効果が十分に発揮できないとされておりますが、『鏡内侍ⅡG』は洗浄効果のある「強アルカリ性電解水」と「自動ブラッシング機能」によりその弱点を克服し、多くの細菌・ウイルスに効果を発揮します。また、洗浄時に酵素系等の洗剤を使用しないため、従来の高価な薬剤で洗浄消毒する方法と比べて、非常に低コストでの洗浄消毒が可能となります。

特長⑤

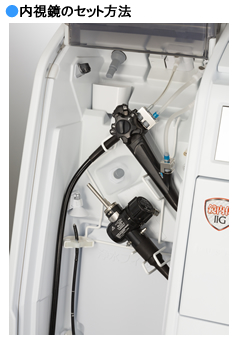

内視鏡のセット方法を刷新
従来機は内視鏡のセット方法にコツや慣れが必要な巻き方になっていましたが、『鏡内侍ⅡG』はフックに引っ掛けるだけでセットできます。 誰もが直ぐにベテランと同じようにセットすることが可能で、内視鏡そのものにも余計な負担をかけません。
強酸性電解水の殺菌効果
特長⑥
電解水は使い回しをしないワンショット方式を採用

電解水を使用する上での留意点として、生成直後のものを使用することが重要であると言われています。そこで、『鏡内侍ⅡG』は従来機と同様に常に生成直後の新しい電解水を使用するワンショット方式を採用しています。このシステムは、使用後の電解水はその都度廃棄され、次の洗浄・消毒工程において繰り返し使用されないため、安定した洗浄消毒効果を発揮できます。

(注)
機能水(電解水、オゾン水)を使用した内視鏡洗浄消毒装置に関しては、「消化器内視鏡の洗浄・消毒標準化にむけたガイドライン(日本消化器内視鏡学会・2018年7月発行)」の文中に、『機能水による内視鏡機器の殺菌効果に関する検証として、『機能水による消化器内視鏡洗浄・消毒のあり方に関する調査研究委員会』や各医療機器メーカーによる洗浄後の内視鏡の清浄度調査や消毒後の内視鏡の微生物学的評価(消毒評価)がなされており、十分な消毒効果が示されている』と記載されています。(日本機能水学会監修.機能水による消化器内視鏡洗浄消毒器の使用手引き 第2版-追補 一般財団法人機能水研究振興財団,東京,2020.1・PDF:4.99MB

  • 本体仕様・使用環境
販売名
自動ブラッシング機能付き内視鏡洗浄消毒装置 鏡内侍ⅡG KOM-ED-ⅡG
寸法
高さ約1,485mm×幅約480mm×奥行き約600mm
乾燥重量
約110kg
定格電圧・電源入力
AC100V(電圧変動±10%以内)・1500VA(50/60Hz)
適用内視鏡
①オリンパスメディカルシステムズ(株)製、または富士フイルム(株)製の直視型軟性消化管用であること(上部消化管内視鏡及び下部消化管内視鏡に限る)
②管路内径が2.0~3.7mmであること
洗浄消毒時間
上部消化管内視鏡約6分、下部消化管内視鏡約9分
電解水性状
強酸性電解水 pH2.2~2.7
有効塩素濃度 20~60ppm
酸化還元電位 +1,100mV以上
強アルカリ性電解水 pH10.0~11.8
電解水生成量
強酸性電解水 毎分600±100ml
強アルカリ性電解水 毎分600±100ml
電解方式
電解槽洗浄方式
連続電解方式・自動洗浄(1時間毎に電極洗浄)
添加剤
専用添加剤(NaCl 99%以上)
設置方式
据置式(キャスターによる移動可能)
給水仕様
元止め方式(分岐栓接続・水道直結式)
排水方式
内蔵ポンプによる強制排水(床排水)
医療機器認証番号
301AGBZX00019000
医療機器の分類
管理医療器(特定保守管理医療機器)
使用場所
屋内で使用すること
使用高度
高度2,000m以下
過度過電圧
過電圧カテゴリⅡ
定格汚染度
汚染度2
周囲温度
5~35℃
相対湿度
85%以下(結露なきこと)
入水量
毎分15L以上
入水圧
0.1~0.75MPa
排水条件
毎分20L以上
使用原水
水道水または精製水
硬度50mg/L以下、Mアルカリ度1mg当量/L以下、pH5.8~8.6
製品の詳細については、直接お問い合わせいただくか、カタログをご請求のうえご確認ください。
